16. CPAポイントとCPAアラーム

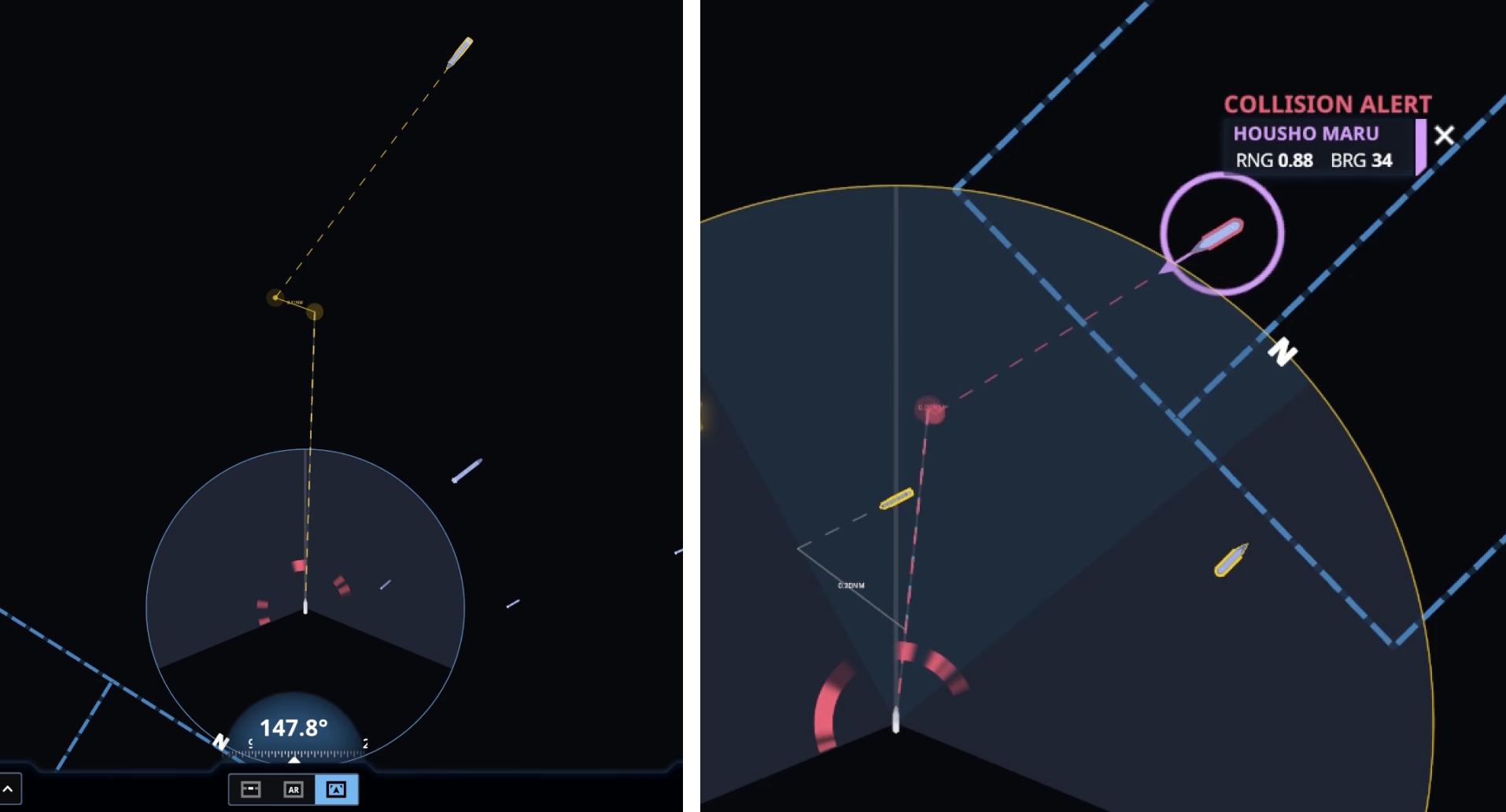

CPA (最接近距離) ポイントは、検出された物体に関して、衝突リスクが「警告」または「危険」の場合に、自船と検出された物体の両方で表示されます。

CPA ポイントが有効な場合、自船の対地針路が破線で表示されます。破線の色は、通知状態では青であり、危険レベルに応じて着色されます。

CPA アラームと CPA ポイントの機能は、放射状のメニューから有効にできます。CPAアラームが有効な場合、危険レベルに応じた円の点滅が表示されます。「危険」状態の船舶には、「衝突危険」の警告ラベルも表示されます。

通知 = 円なし、灰色の線のみ (CPA < 250m および TCPA < 5 分)


警告 = 黄色の円の点滅と黄色の破線 (CPA < 50m および TCPA < 3 分)


危険 = 赤い円の点滅と赤い破線 (CPA < 5m および TCPA < 1 分)
