6. AR 画面

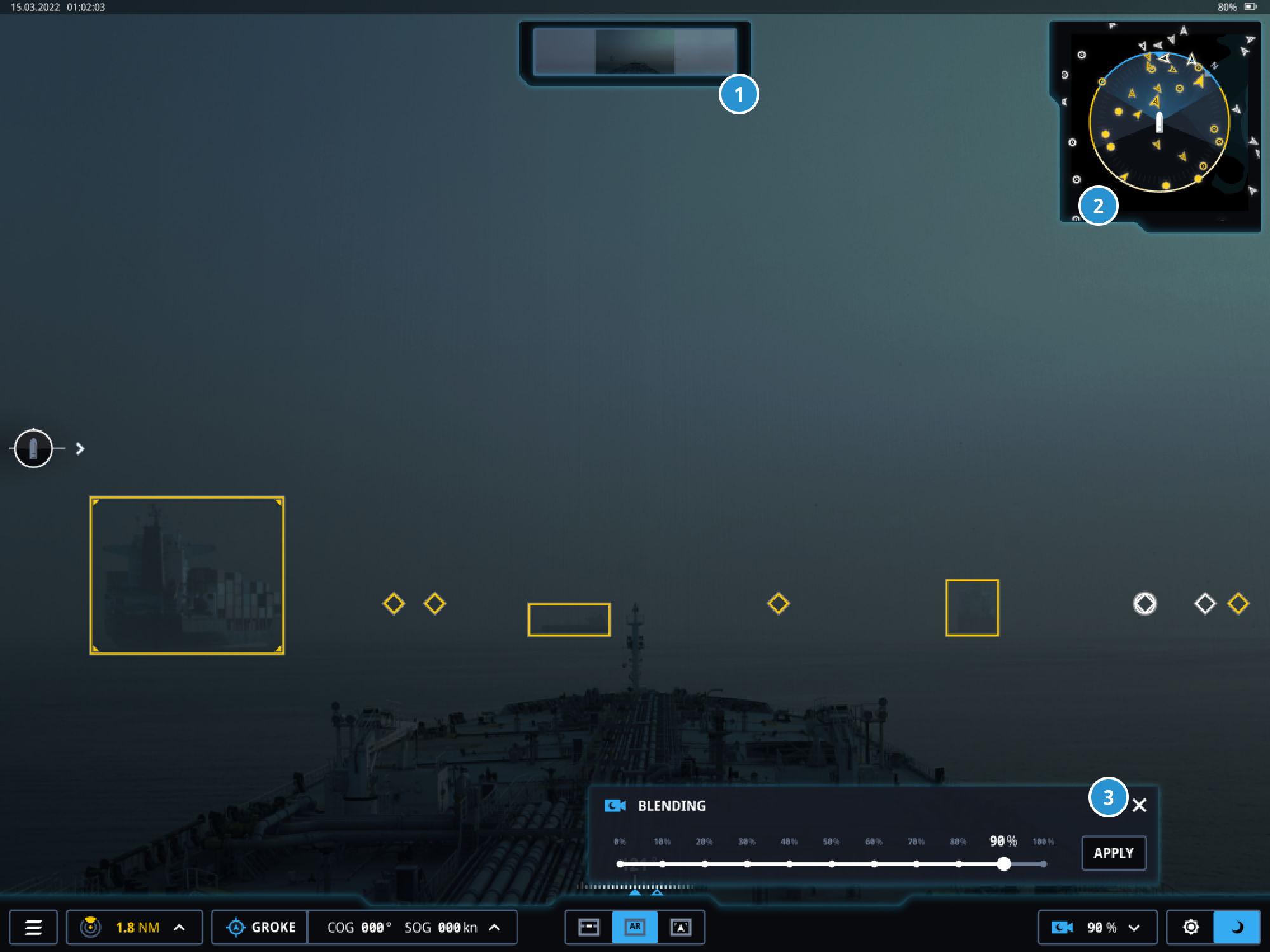

AR 画面は、ビデオの上に検出を重ねて表示します。ビデオは光学カメラと赤外線カメラの画像を重ね合わせた画像であり、どの程度赤外線カメラを重ねるかは赤外線ブレンディングコントローラー①で変更できます。 0％は、画像が光学カメラのみを使用していることを意味し、100％は、赤外線カメラのみを使用していることを意味します。

見出し画面② は、カメラ画像のどの領域が現在表示されているかを示します。ディスプレイの上には、自船の船主方位も表示されます。船首方位の左右にはビデオの両端の方位が表示されています。

ミニマップ③は、現在定義されている警戒ゾーン領域とその内部で検出された船舶を示しています。記号は、次のページで説明するマップ画面と同じです。
